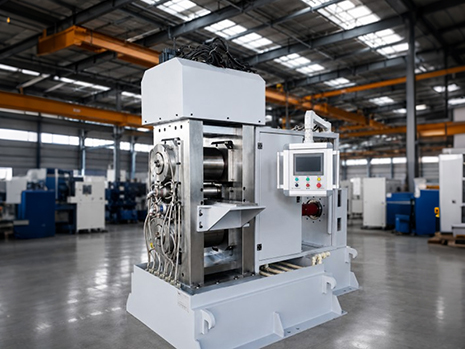

เครื่องรีดแถบแคบสูง 4 เครื่องแบบพลิกกลับได้

เครื่องรีดแถบแคบสูง GRM-S 4 แบบพลิกกลับได้จากโรงงาน GRM Rolling Mill ได้รับการออกแบบมาเพื่อการรีดแถบแคบที่มีความกว้างต่ำกว่า 140 มม. อย่างแม่นยำ. โรงสีนี้มาพร้อมกับโครงสร้างการกลิ้งแบบพลิกกลับได้ PLC หน้าจอสัมผัส และระบบควบคุมเซอร์โว ทำให้สามารถรีดวัสดุแถบสลิตสตริปหลายรอบได้ โดยมีความแม่นยำด้านความหนา ความเรียบของแถบ และคุณภาพของขอบเป็นเลิศ เป็นโซลูชันที่ดีเยี่ยมสำหรับการใช้งานที่มีมูลค่าสูงซึ่งต้องการทั้งความแม่นยำและความยืดหยุ่นในการผลิต

ส่งคำถาม

รายละเอียดสินค้า

เครื่องกัดกลับด้านแบบขาตั้งเดี่ยวของ GRM เหมาะสำหรับการรีดวัสดุหลายประเภทอย่างแม่นยำ รวมถึงเหล็กซิลิกอน สแตนเลส อลูมิเนียมอัลลอยด์ และโลหะผสมไทเทเนียม โหมดการกลิ้งแบบพลิกกลับได้ช่วยให้กำหนดเวลาการส่งผ่านได้อย่างยืดหยุ่นตามคุณสมบัติของวัสดุและความหนาของชิ้นงาน

ด้วยรูปแบบที่กะทัดรัดและอัตราส่วนต้นทุนต่อประสิทธิภาพที่สูง โรงสีนี้เหมาะอย่างยิ่งสำหรับการผลิตเป็นชุดขนาดเล็กถึงขนาดกลาง การใช้งานด้านการวิจัยและพัฒนา และการประมวลผลหลายข้อกำหนด

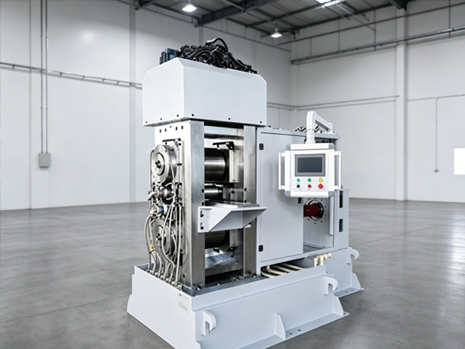

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

วัสดุที่ใช้บังคับ

แถบโลหะผสมเงินและเงิน

แถบอลูมิเนียมอัลลอยด์

แถบหุ้มอลูมิเนียม

แถบสแตนเลส

แถบเหล็กซิลิกอน

โลหะผสมไทเทเนียมและแถบหุ้มไทเทเนียม

การกำหนดค่า

แท่นรับเดียวที่ทั้งทางเข้าและทางออก

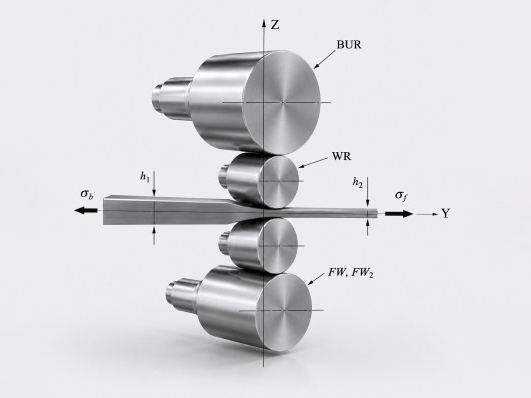

หน่วยหลักโรงสีกลิ้งย้อนกลับสูง 4 หน่วย

ลูกกลิ้งบนและล่างขับเคลื่อนอย่างอิสระสำหรับการรีดแบบอะซิงโครนัส

PLC + HMI + ระบบควบคุมแบบรวมเซอร์โว

Silver alloy and titanium strip rolling on narrow strip mill

ข้อมูลทางเทคนิค

ประเภทขาตั้ง	เครื่องกลับด้านแบบยืนเดี่ยวสูง 4 ระดับ
ความหนาของอินพุต	0.5 – 10 มม
ความหนาของเอาต์พุต	0.2 – 0.8 มม
ความกว้างของแถบ	100 – 140 มม
ความทนทานต่อความหนา	±0.015 มม
การหล่อลื่นแบริ่ง	การหล่อลื่นน้ำมันอัตโนมัติวงจรปิด
เส้นผ่านศูนย์กลางม้วนสำรอง	Φ300 × 200 มม
เส้นผ่านศูนย์กลางม้วนงาน	Φ120 × 200 มม
ความเร็วการออกแบบ	0 – 0.4 ม./วินาที
แรงกลิ้ง	≥ 80 ตัน

ข้อดี

การออกแบบการกลิ้งแบบพลิกกลับได้

การควบคุมการส่งผ่านที่ยืดหยุ่นสำหรับวัสดุและช่วงความหนาที่แตกต่างกัน

การควบคุมความแม่นยำสูง

โรงรีดแถบแคบสูงแบบพลิกกลับได้ 4 เครื่องมาพร้อมกับเซอร์โวไดรฟ์เต็มรูปแบบและระบบควบคุม PLC ทำให้ได้ความแม่นยำของความหนาสูงสุด ±0.015 มม.

การออกแบบขาตั้งโรงสีขนาดกะทัดรัด

รูปแบบขาตั้งเดี่ยวที่มีพื้นที่ขนาดเล็ก เหมาะสำหรับการผลิตชุดเล็กและขนาดกลางที่มีข้อกำหนดผลิตภัณฑ์หลายรายการ

ตัวเลือก

ระบบทำความร้อนม้วนแม่เหล็กไฟฟ้า (150–250°C)

เปิดใช้งานการสลับระหว่างโหมดการรีดเย็นและโหมดการรีดร้อน

โครงสร้างการแปลงสูง 4 ถึง 2 สูง

สงวนไว้สำหรับการขยายกระบวนการในอนาคตและการรีดร้อน

คำถามที่พบบ่อย

Q1: ความกว้างของแถบสูงสุดคือเท่าไร?

GRM: ความกว้างของแถบสูงสุดคือ 140 มม. ออกแบบมาเพื่อการรีดแถบแคบที่มีความแม่นยำ

คำถามที่ 2: โรงสีสามารถแปรรูปเหล็กสเตนเลสและเหล็กซิลิกอนได้หรือไม่

GRM: ใช่ เครื่องรีดแถบแคบสูงแบบพลิกกลับได้ 4 เครื่องของเราเหมาะอย่างยิ่งสำหรับวัสดุที่รีดยาก เช่น สแตนเลสและเหล็กซิลิคอน

คำถามที่ 3: โรงสีสามารถทำงานกับสายการอบอ่อนหรือสายดองได้หรือไม่

GRM: ใช่ GRM สามารถจัดหาโซลูชั่นแบบครบวงจร รวมถึงไลน์การหลอม ระบบการดอง และอุปกรณ์จัดการคอยล์

GRM เชี่ยวชาญด้านโซลูชันการรีดแถบแคบที่มีความแม่นยำ โดยจัดหาอุปกรณ์ที่มีความแม่นยำสูง เชื่อถือได้ และคุ้มต้นทุน นอกเหนือจากโรงรีดแบบพลิกกลับแบบยืนเดี่ยวแล้ว เรายังนำเสนอโรงรีดแบบหลายขาตั้งขนาดกะทัดรัด สายการผลิตแบบต่อเนื่อง และระบบแปรรูปโลหะที่ปรับแต่งตามความต้องการ
ติดต่อเราวันนี้เพื่อรับโซลูชันการรีดที่ปรับให้เหมาะกับความต้องการด้านวัสดุและการผลิตของคุณ
