เส้นวาดและการกลิ้งแบบบูรณาการสำหรับลวดแบนทองแดงที่มีความแม่นยำ

การวาดเส้นและการกลิ้งแบบบูรณาการของ GRM ผสมผสานการวาดลวด การรีดที่แม่นยำ การวัดแบบออนไลน์ และการนำอัตโนมัติเข้าไว้ในกระบวนการผลิตที่ต่อเนื่องเพียงขั้นตอนเดียว ระบบนี้ได้รับการออกแบบมาเพื่อการผลิตลวดทองแดงแบนที่มีความแม่นยำสูง ซึ่งใช้ในลวดแม่เหล็ก ตัวนำหม้อแปลง ตัวนำ CTC และมอเตอร์ไฟฟ้า EV

สายการผลิตลวดแบนแบบรวม GRM ได้รับการออกแบบมาเพื่อการทำงานต่อเนื่องการประมวลผลลวดทองแดงให้เป็นตัวนำแบนที่มีความแม่นยำด้วยความทนทานต่อมิติที่เข้มงวดและคุณภาพพื้นผิวที่ดีเยี่ยม

ด้วยการรวมกระบวนการวาดและการรีดเข้าไว้ในระบบการผลิตเดียว สายการผลิตช่วยปรับปรุงประสิทธิภาพการผลิตได้อย่างมาก ในขณะที่ลดการจัดการด้วยมือและรักษาความสม่ำเสมอของผลิตภัณฑ์ให้คงที่ตลอดวงจรการผลิตที่ยาวนาน

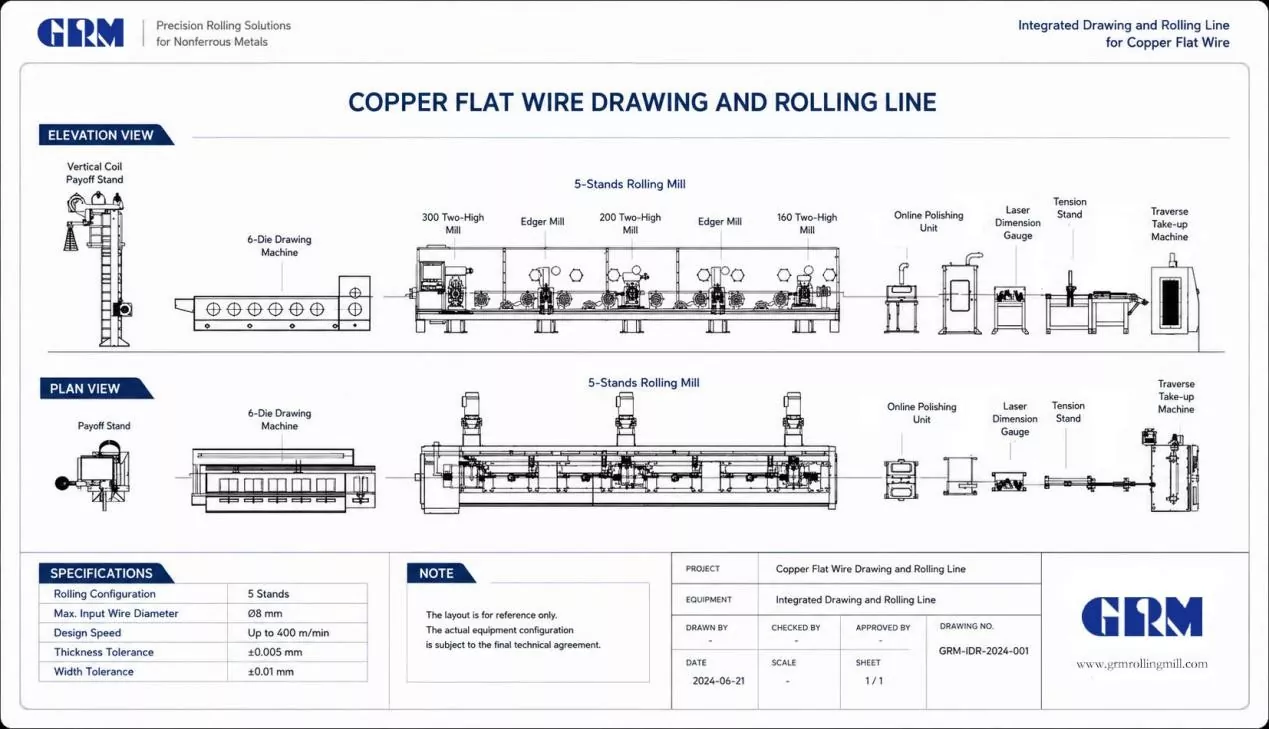

การออกแบบที่ยืดหยุ่นและมีประสิทธิภาพ

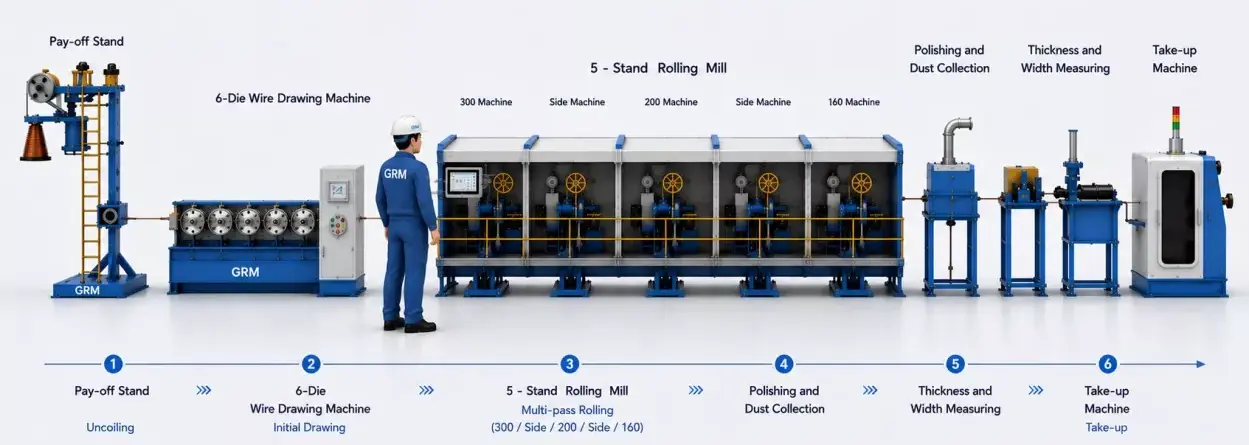

ขาตั้งผลตอบแทนคอยล์แนวตั้ง: 1 ชุด

DLF6D/500 เครื่องวาดรูปหกตาย: 1 ชุด

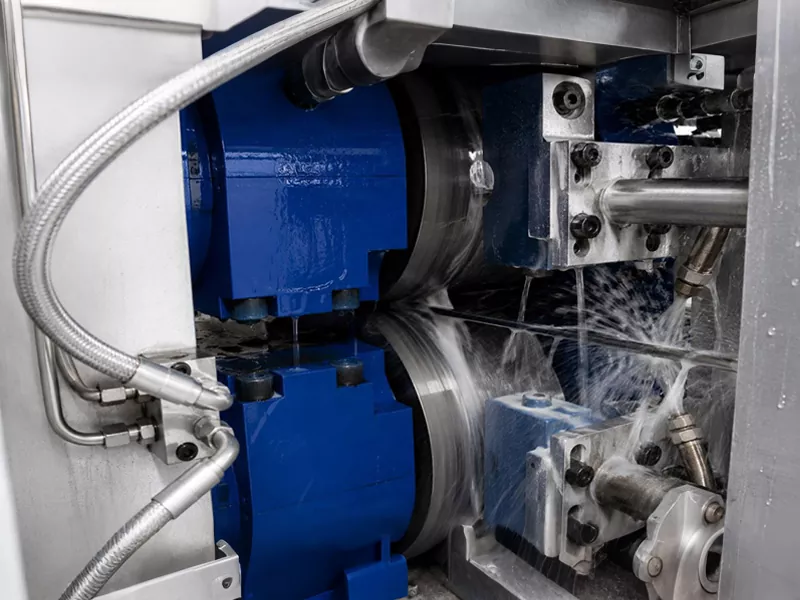

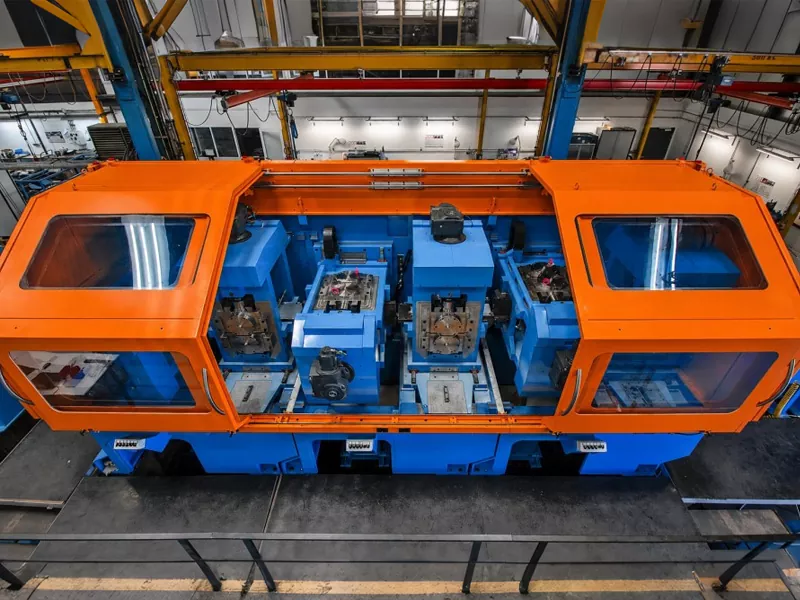

โรงกลิ้งที่มีความแม่นยำสองม้วน: 3 ชุด

โรงกลิ้งด้านข้าง: 2 ชุด

อุปกรณ์ขัดและเก็บฝุ่นออนไลน์: 1 ชุด

อุปกรณ์วัดความหนาและความกว้างออนไลน์: 1 ชุด

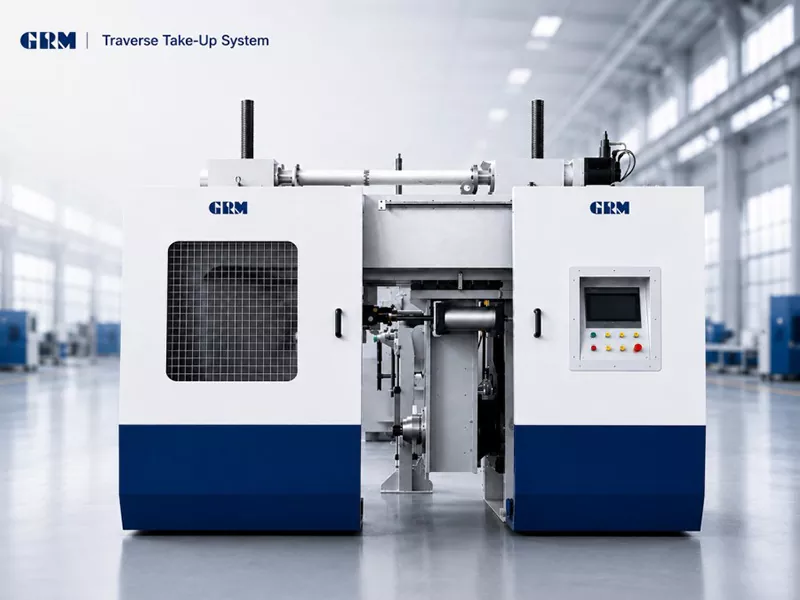

เครื่องขึ้นแนวขวาง: 1 ชุด

สายการผลิตที่สมบูรณ์สำหรับการผลิตลวดทองแดง

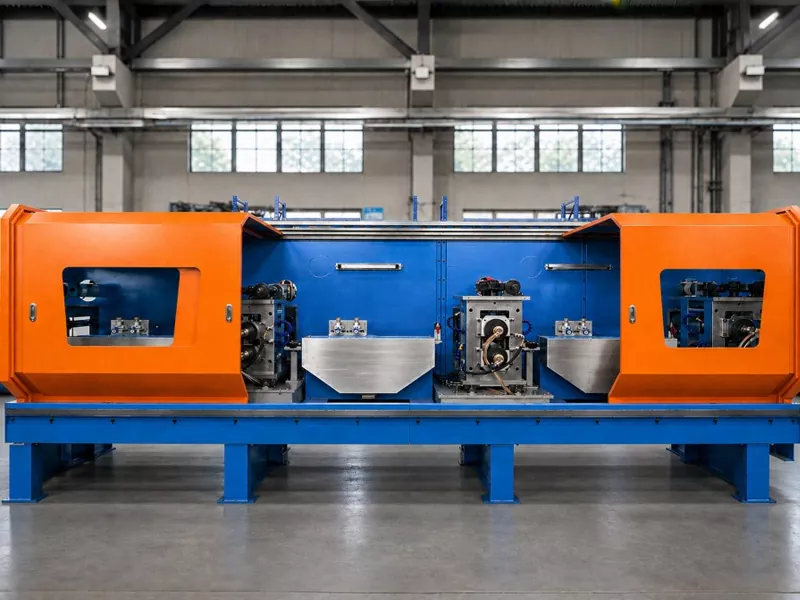

เส้นวาดและการกลิ้งแบบบูรณาการสำหรับลวดทองแดงแบนที่มีความแม่นยำ ได้รับการออกแบบมาเพื่อความต้องการความแม่นยำมิติสูงในการผลิตตัวนำไฟฟ้า ด้วยความเร็วสูงสุด 400 ม./นาที เหมาะอย่างยิ่งสำหรับการผลิตลวดทองแดงแบบแบนต่อเนื่องขนาดใหญ่

เมื่อเปรียบเทียบกับกระบวนการรีดแบบสแตนด์อโลนทั่วไป สายการผลิตแบบรวมช่วยลดการจัดการวัสดุขั้นกลาง และรับประกันความสม่ำเสมอของมิติที่เหนือกว่าตลอดการดำเนินการผลิตทั้งหมด

* กระบวนการสายการผลิตสามารถปรับแต่งตามขนาดผลิตภัณฑ์ของลูกค้า

ข้อมูลจำเพาะทางเทคนิค

การใช้งานทั่วไป

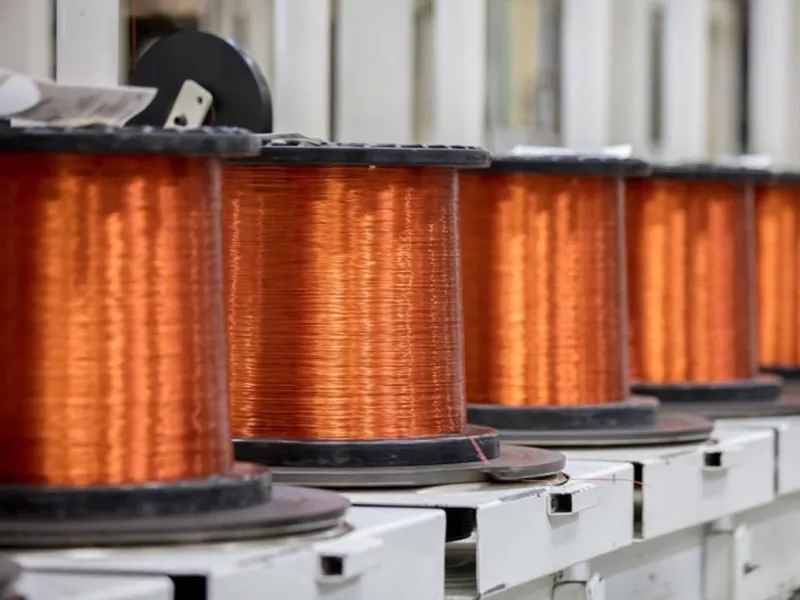

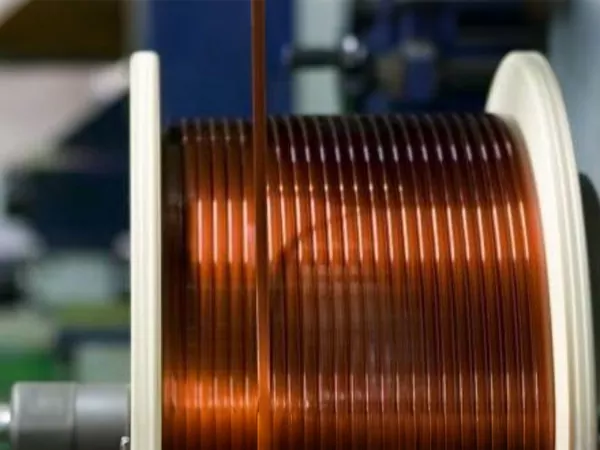

ลวดแม่เหล็กสี่เหลี่ยมเคลือบ

CTC ตัวนำที่ขนย้ายอย่างต่อเนื่อง

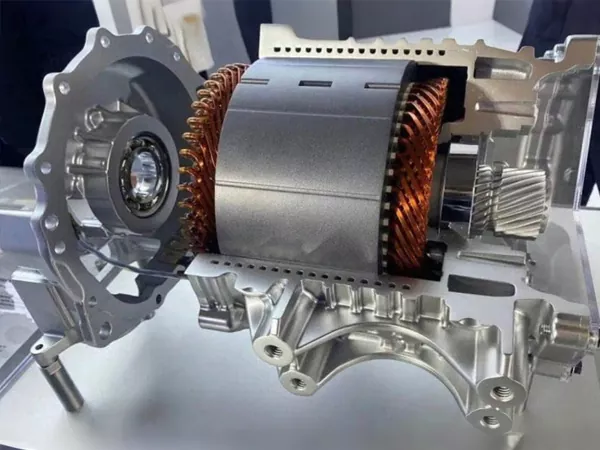

ตัวนำกิ๊บมอเตอร์ EV

การผลิตลวดแบนมอเตอร์ EV

คำถามที่พบบ่อย

1. สายการผลิตนี้สามารถผลิตลวดทองแดงแบนสำหรับการใช้งานหม้อแปลงไฟฟ้าได้หรือไม่?

ใช่ สายการผลิตได้รับการออกแบบมาเพื่อผลิตลวดทองแดงแบนที่มีความแม่นยำสูงสำหรับตัวนำหม้อแปลงไฟฟ้า ลวดแม่เหล็ก และการใช้งานทางไฟฟ้าอื่นๆ

2. สามารถปรับแต่งเส้นวาดและการกลิ้งแบบรวมสำหรับลวดแบนทองแดงที่มีความแม่นยำได้หรือไม่?

ใช่ GRM นำเสนอโซลูชันสายการผลิตที่ปรับแต่งตามความต้องการของคุณโดยพิจารณาจากวัสดุป้อนเข้า ขนาดลวดสำเร็จรูป และข้อกำหนดในการผลิต

3. กระบวนการรีดที่แม่นยำสามารถบรรลุความแม่นยำเท่าใด

ระบบสามารถให้ความทนทานต่อความหนาสูงสุด ±0.005 มม. และความทนทานต่อความกว้างสูงสุด ±0.01 มม. สำหรับการผลิตลวดแบนทองแดงที่มีความแม่นยำ

4. เหตุใดจึงเลือกการวาดแบบรวมและการกลิ้งแบบรวมแทนที่จะแยกเครื่องจักร

สายการผลิตลวดทองแดงแบบแบนแบบบูรณาการช่วยเพิ่มประสิทธิภาพ ลดการขนย้ายวัสดุ และรับประกันความสม่ำเสมอของผลิตภัณฑ์ที่มีเสถียรภาพมากขึ้น

กำลังมองหาโซลูชันการผลิตลวดทองแดงแบบแบนที่ออกแบบเป็นพิเศษอยู่ใช่ไหม?

GRM นำเสนอโซลูชั่นทางวิศวกรรมที่สมบูรณ์ตามข้อกำหนดเฉพาะของวัสดุ ขนาดสายไฟที่เสร็จแล้ว และข้อกำหนดการใช้งานขั้นปลาย

ติดต่อทีมวิศวกรของเราเพื่อขอคำปรึกษาด้านเทคนิคและการออกแบบสายการผลิตแบบกำหนดเอง
